产品中心
户储ATE测试系统
型号：
本户储ATE 测试系统应用于容量60KW 以下,AC输出电流小于114A ，PV输入电压小于 1000V ，单路PV输出电流小于20A的单/三相光伏储能逆变器 (储能兼容到三相30KW) 。。用户只需要确定测试条件和规格，即可以用标准的项目举行测试。。接纳标准 BS EN 50530-2010 《Overall efficiency of grid connected photovoltaic inverters》 (与电网毗连的光伏换流器的总效率标准) CGC/GF001 ：2009 《并网光伏发电专用逆变器手艺要求和试验要领》 IEC 62116-2008 《有互联效应的光电变极器用伶仃障碍丈量的试验程序》 GB∕T 12325-2008 《电能质量 供电电压误差》 GB-T 15945-2008 《电能质量 电力系统频率误差》 GB/T 15543-2008 《电能质量 三相电压不平衡》。。
一、、、产品特点
专为检测光伏逆变器、、、储能系统等相关光伏特征设计
- ？？？榛低称教ㄈ砑
- 内建光伏储能等标准测试项目
- 可模拟种种光伏曲线，电网，储能电池状态,测试逆变器的输入输出特征
- 自动天生测试报告,可设置报告名堂
- 支持条码扫描、、、MES信息、、、自动化产线等系统数据处理
- 操作者使用权限治理
- 具备统计剖析功效
- 高性价比、、、高稳固性,测试速率快
- 支持GPIB/USB/RS232/RS485/CAN/LAN/I?C接口
- 支持双工位预约测试，节约产线测试时间
- 硬件设置无邪 ,系统兼容性强

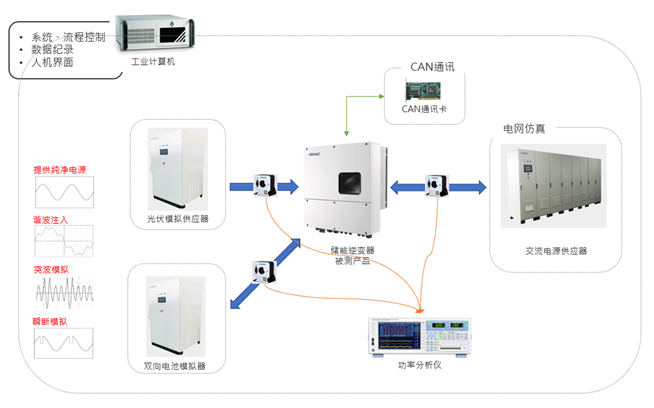

二、、、系统原理图
三、、、测试项目
1 通讯 | 2 PV输入测试 | 3 并网输出测试 | 4 ；；；げ馐 | 5 储能测试 | 6 离网输出测试 | 7 效率测试 |
1.1 云端http测试 | 2.1 低压启动 | 3.1电能质量测试 | 4.1 PV侧过压；；； | 5.1 电池电压电流误差比对 | 6.1 线性负载测试 | 7.1 满载功率因素 |
1.2 蓝牙测试负载测试 | 2.2 光伏曲线追踪效率测试 | 3.2 电网顺应性检测 | 4.2 并网侧过欠压过欠频；；； | 5.2 电池电压电流校准 | 6.2 RCD | 7.2 满载并网转换效率 |
1.3 串口测试 | 2.3 PV电压电流误差比对 | 3.3 AC侧电压电流误差判断 | 4.3 ISO；；；ぱ橹 | 5.3 充放电电气测试 | 6.3 自觉自用逻辑测试 | 7.3 满载电池充电放电效率 |
1.4 WIFI测试 | 2.4 PV电压电流校准 | 3.4 AC侧电压电流校准 | 4.4 GFCI；；；ぱ橹 | 5.4 BMS功效测试 |
|
|
| 2.5 输入电压规模测试 | 4.5 AC侧；；；ぱ橹 | 5.5 EMS调理测试 | |||
|
|
|
| 5.6 充放电逻辑测试 |
|
|
四、、、产线实拍
